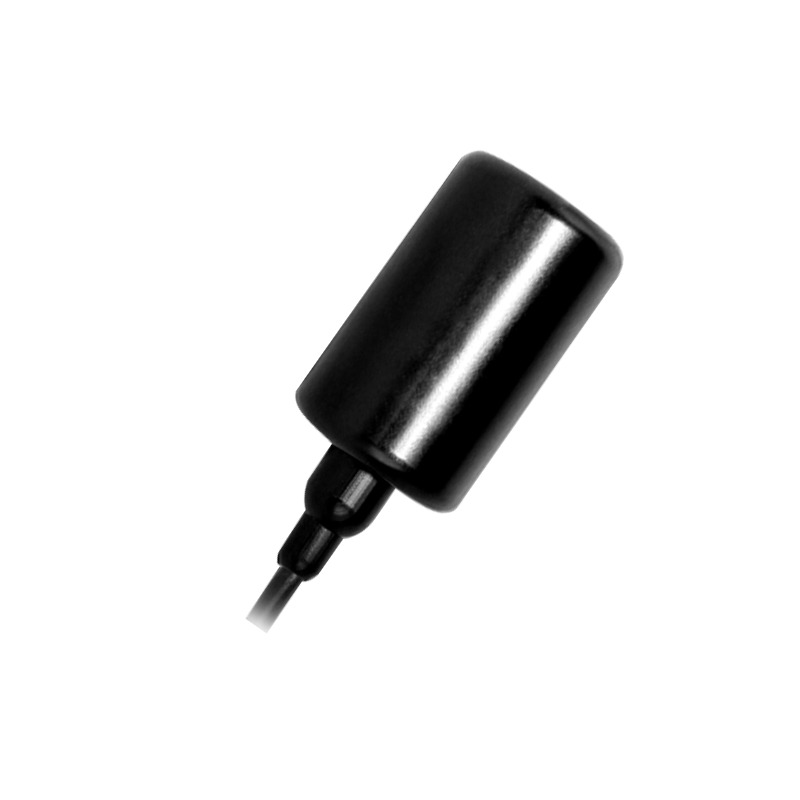

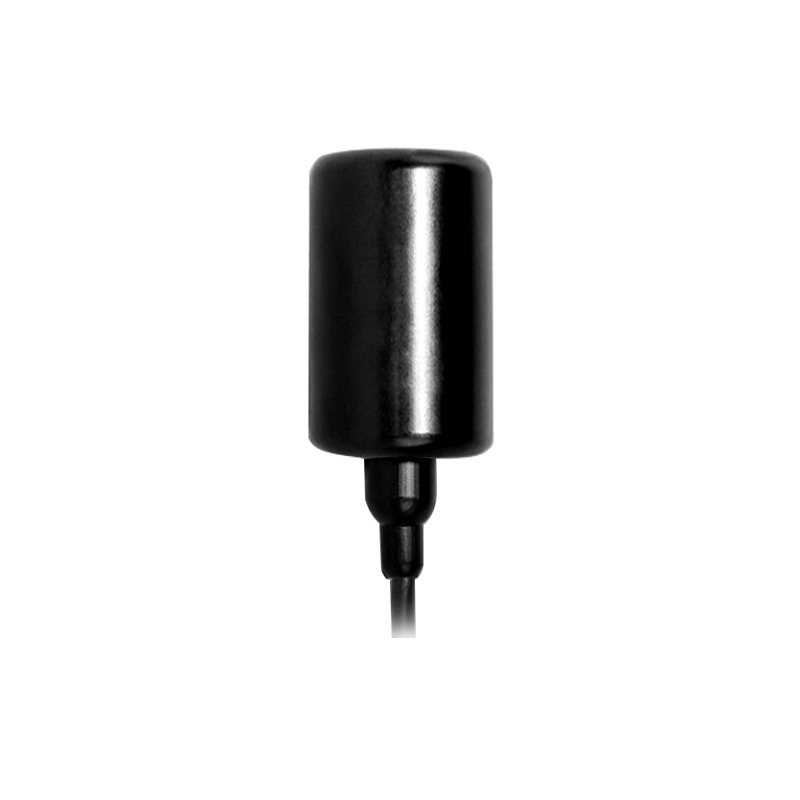

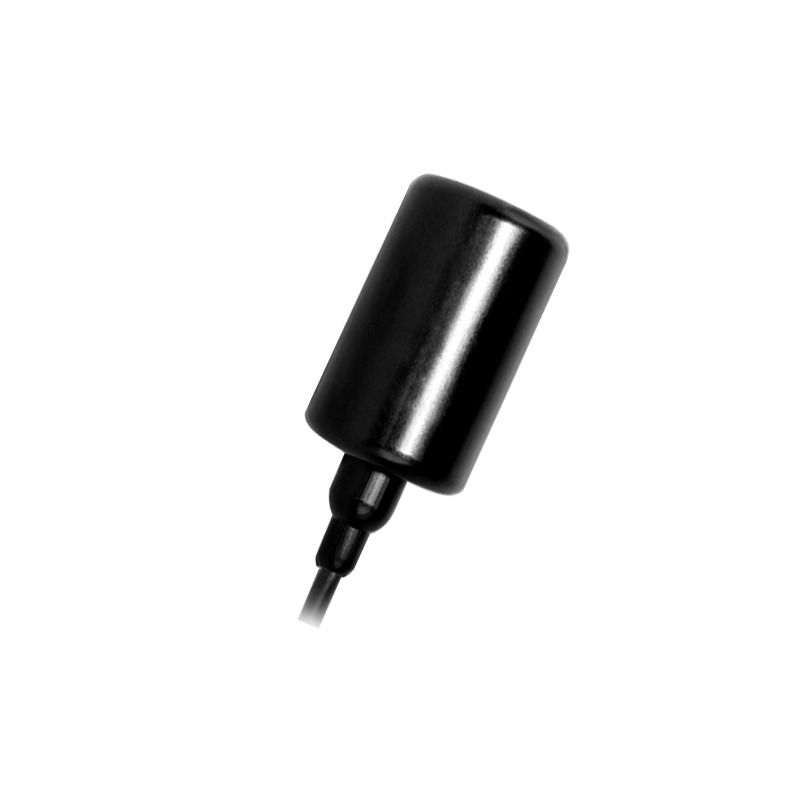

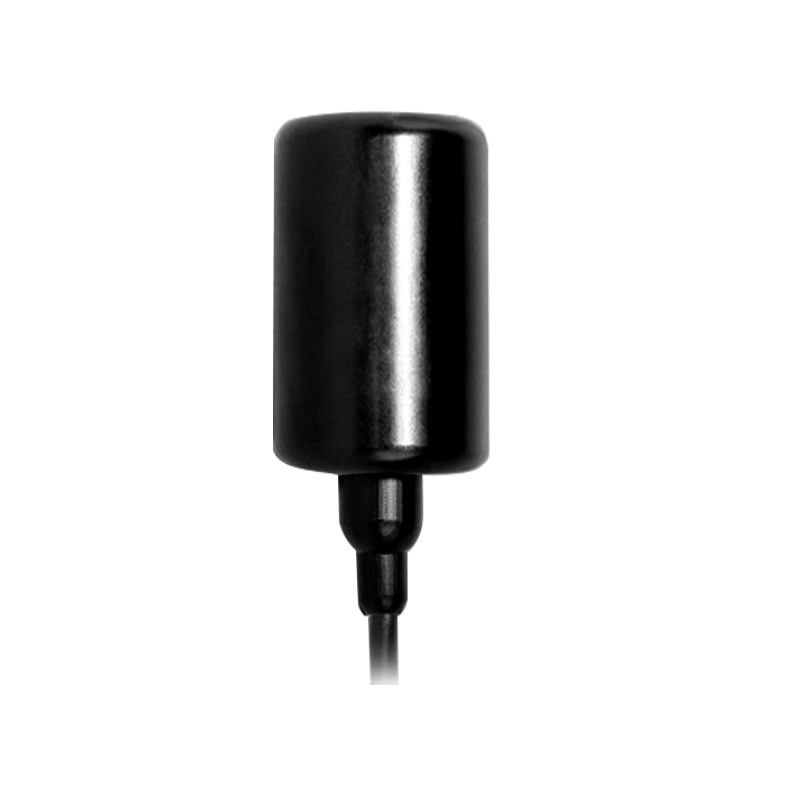

TDH-22 地震水听器
TDH-22 地震水听器专为低频地震信号采集设计，工作频率范围 2 Hz ~50 kHz，尤其适合海底电缆（OBC）、海底节点（OBN）以及深水垂直地震剖面（VSP）等应用。其紧凑的直径 25 mm 结构便于多阵元集成，同时具备 3000 米深水工作能力。产品在宽温度及压力范围内保持稳定的灵敏度与电容特性，确保野外长期作业数据的可重复性。
产品详情
产品简介
TDH-22 地震水听器专为低频地震信号采集设计，工作频率范围 2 Hz ~ 50 kHz，尤其适合海底电缆（OBC）、海底节点（OBN）以及深水垂直地震剖面（VSP）等应用。其紧凑的直径 25 mm 结构便于多阵元集成，同时具备 3000 米深水工作能力。产品在宽温度及压力范围内保持稳定的灵敏度与电容特性，确保野外长期作业数据的可重复性。
主要应用场景
l 海底电缆（OBC）：作为水听器阵元，记录海底地震波场（尤其是低频面波和体波）
l 海底节点（OBN）：与三分量检波器组成四分量（4C）节点
l 深水垂直地震剖面（VSP）：井下或海底接收，用于储层描述
l 天然地震监测：固定或临时海底地震台阵
l 低频声学测量：海洋环境噪声、地声反演等科研应用
技术规格
环境与机械参数
(1) 工作温度（空气中）：0 ℃ ~ +50 ℃
(2) 存储温度：-40 ℃ ~ +70 ℃
(3) 最大工作深度：3000 米
(4) 机械共振频率：＞50 kHz
(5) 尺寸：直径 25 mm × 注塑/硫化长度 40 mm
(6) 外壳材料：注塑/硫化透声橡胶（耐海水腐蚀）
(7) 电缆接口：标准水密电缆，长度可定制
电声性能
(1) 工作频率范围：2 Hz ~ 50 kHz
(2) 静态容值：10.0 nF ±10%
(3) 电容温度系数：≤0.5%/℃
(4) 电容压力变化：≤20%（工作水深内），恢复常压后变化率 ≤5%
(5) 电压灵敏度：-199 dB ±1.5 dB re: 1V/μPa
(6) 灵敏度温度系数：＜±0.25 dB / 10 ℃
(7) 灵敏度深度变化：≤3.5 dB（工作水深内），恢复常压后变化率≤±0.7%
(8) 灵敏度频率变化：≤±1.5 dB
(9) 绝缘电阻：≥1000 MΩ
