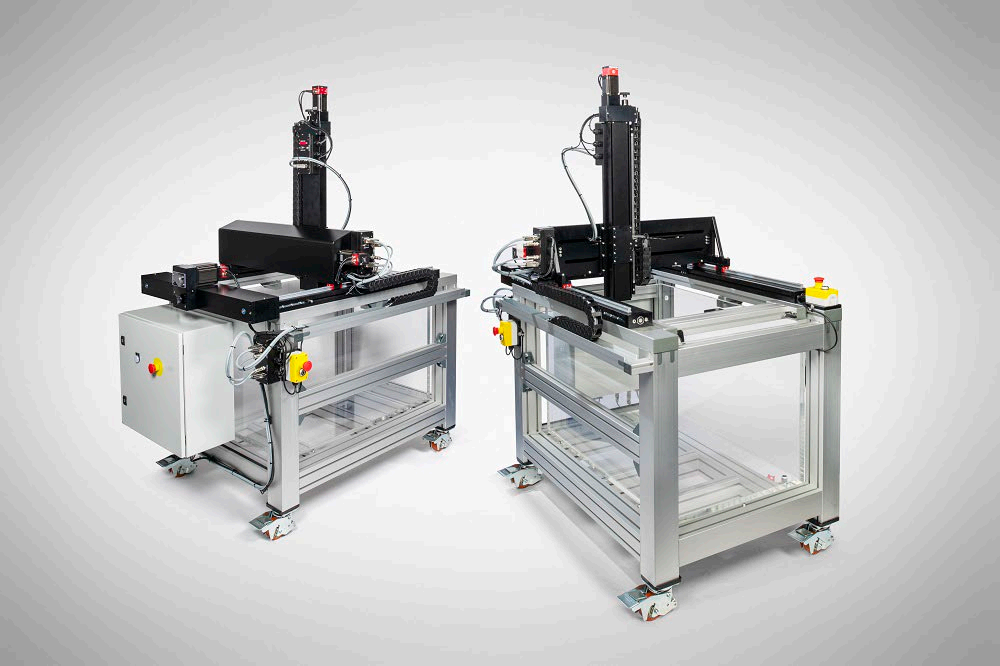

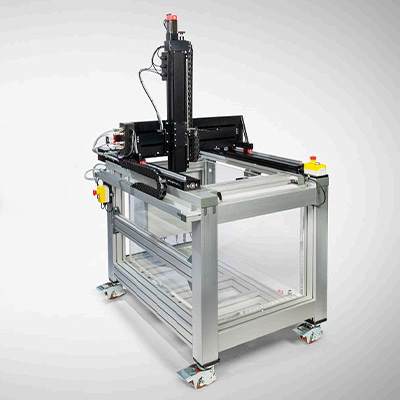

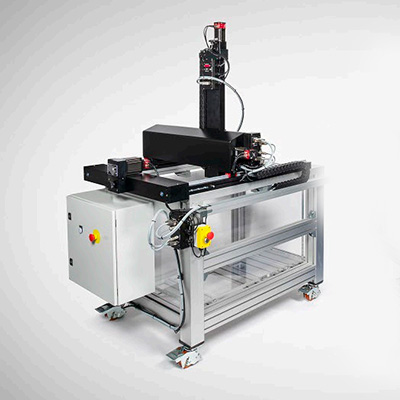

UMS4 扫描系统

UMS4 是一款全自动扫描系统，专为自动化声场测量与映射过程中涉及的重复性数据采集、显示、存储和处理任务而设计。

立即咨询

产品详情

产品简介

UMS4 是一款全自动扫描系统，专为自动化声场测量与映射过程中涉及的重复性数据采集、显示、存储和处理任务而设计。
超声测量依赖于精确测量声场的能力。为实现这一目标，UMS4 具备以下功能：
计算机控制 XYZ 轴（及可选旋转轴）运动与数据采集
传感器声轴的自动对准
实时显示波束轮廓分析与平面扫描
焦点区域定位与表征
水听器频率响应校正与压力波形计算
计算用于法规报告的导出强度、功率及指数参数

技术规格

典型系统规格

项目	规格说明
水箱尺寸	1 米（长）× 0.6 米（宽）× 0.6 米（高）¹
线性运动范围	0.6 米 × 0.4 米 × 0.5 米
理想频率范围	0.5 MHz – 60 MHz
电动轴数量	3 个线性轴 XYZ（可选配最多 2 个旋转轴）
位置误差 / 线性重复性	±5 μm（通过负载安装编码器实现）
线性分辨率	1 μm
角度分辨率	0.01°（可选）
测量方向	水平或垂直/自上而下（用户可配置）
工作速度	20 mm/s
工作负载	最高 15 kg
包含硬件	L 型水听器支架和多用途传感器支架
数据采集	通过现代数字示波器（标准配置）
系统软件	预装数据采集与后处理应用的电脑

自动计算参数如下参数

峰值正压与负压	I_TA, I_TP, I_P_A 及峰值/平均值，如 I_SPTA			脉冲持续时间
波束宽度、面积与焦距	功率	MI	f_awf	频谱

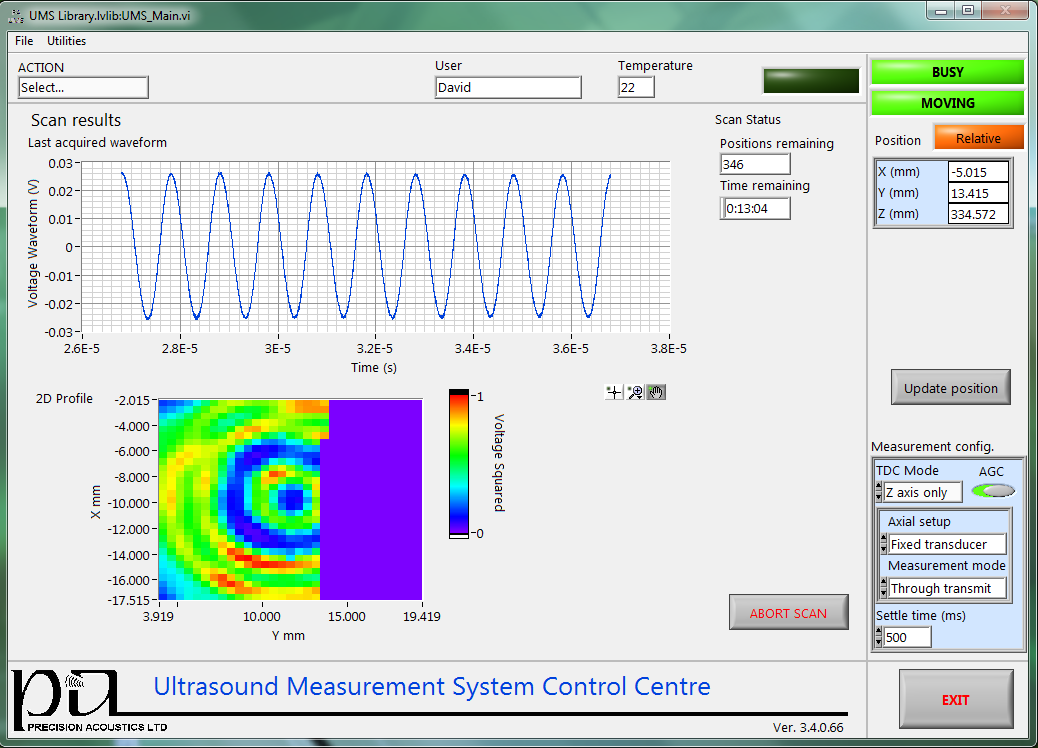

图 1 – UMS 采集界面

UMS 后处理界面.png

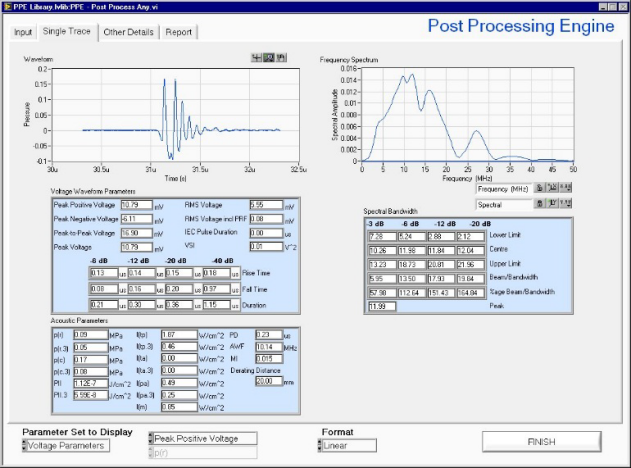

图 2 – UMS 后处理界面

备注：

1. 可根据需求提供其他尺寸，从 0.4 米 × 0.4 米 × 0.3 米到 3 米 × 2 米 × 2 米不等。
2. 可通过使用更大水箱或吸声内衬来扩展低频测量下限。
