Müller光纤水听器

大带宽无膜水听器，专为 Pa 至 MPa 范围内的超声波传感而设计

立即咨询

产品详情

产品简介

为了检测声波，传统麦克风使用薄膜或其他移动部件作为传入声波和产生的电量之间的中介。对于声学基于压电晶体的超声波传感器，其方法类似：声波使晶体发生机械变形。相比之下，光纤水听器背后的专利理念是利用声音的另一个完全不同的属性：声音改变光速的事实！在由两个微型镜子组成的刚性法布里-珀罗激光干涉仪中，声压改变空气的折射率。这改变了光波长和光传输从而产生相应的电信号。与传统麦克风相比，光学麦克风是世界上第一个没有任何移动部件的麦克风。没有机械地涉及可移动或物理可变形的部件。因此，传感器表现出引人注目的频率带宽，无机械共振。传感器原理高敏感的。事实上，该技术可以检测到低于 10-14 的折射率变化。这对应于小至 1 µPa 的压力变化。

主要应用场景

这是一款坚固耐用的大带宽无膜水听器。专为 Pa 至 MPa 范围内的超声波传感而设计。它特别适合医疗和工业超声波设备所需的表征。该传感器采用专利技术，不会受到高压幅值的损坏。它以小尺寸提供卓越的测量带宽。

技术规格

光纤水听器技术参数

传感器参数：

传感器类型：无膜、光学

频率范围：版本 1:50 kHz-10 MHz，版本 2:10 Hz-1 MHz

动态压力范围：版本 1:20 mPa-1 mPa，版本 2:1 mPa-10 kPa

自噪声： 20mPa/1mPa 自噪声，全带宽：90Pa

灵敏度： 12 mV/kPa/3.4 mV/Pa

方向性：全向

一般常规参数：

传感器输出电压： ±15 V（高阻抗），±7.5 V（50 欧姆）

传感器输出电压连接器：BNC

传感器输出阻抗： 50 欧姆

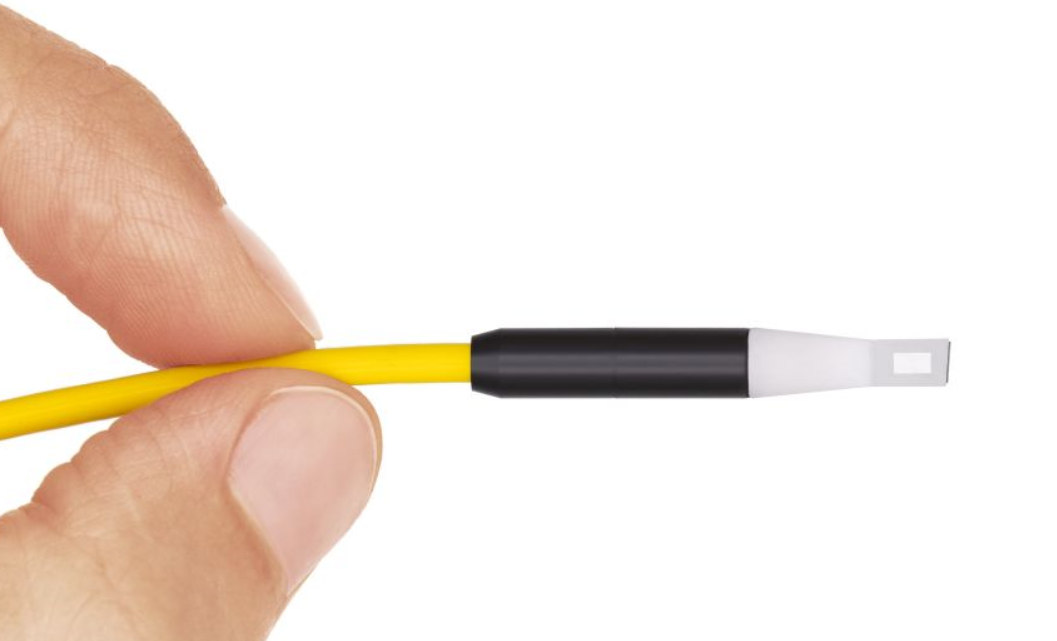

传感器头尺寸：直径 6.5mm；长度：35.4 毫米

传感器头重量： 12 克

光纤电缆长度： 5 米（根据要求提供其他）

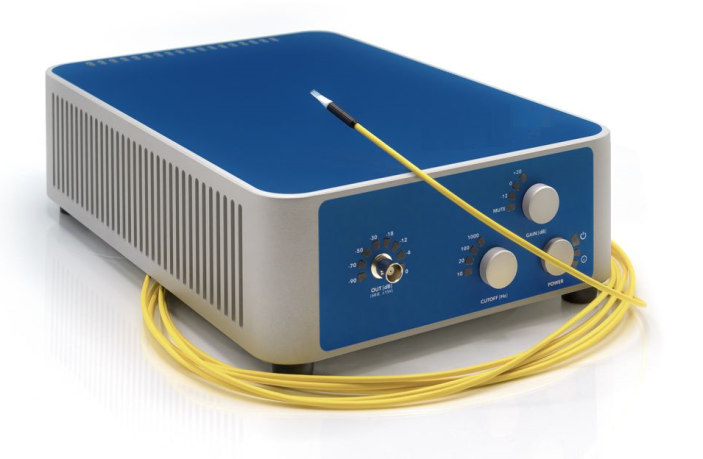

控制单元尺寸： 220 毫米 x330 毫米；高度：95 毫米

控制单元重量： 8 kg

电源（信号调节器）： 120/230 V±5%，50/60 Hz 功耗：<50 W

工作温度传感器头： 5°C 至 100℃/5°C 至 60°C（40℉至 140℉）

工作温度：控制单元： 0°C 至 50°C（30°F 至 120°F）
