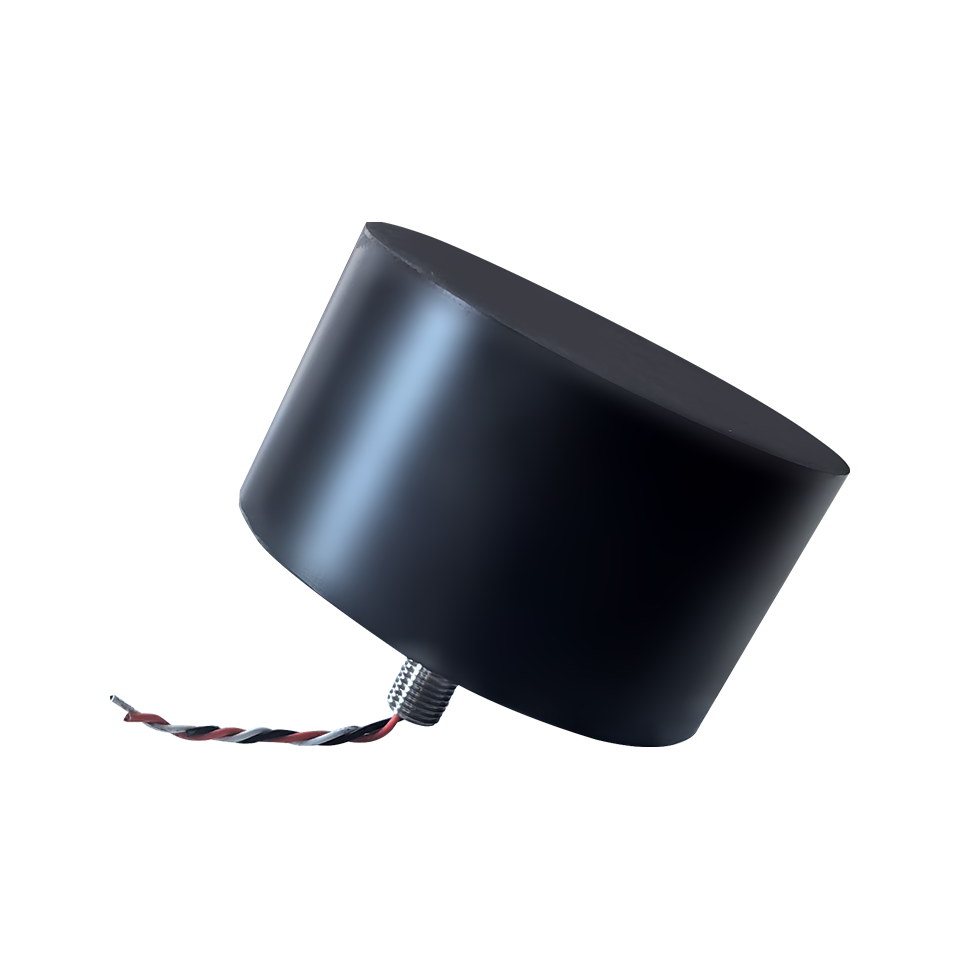

SinoTD-6通讯换能器

SinoTD-6换能器是一款低机械品质因数（Low-Qm）的宽带高功率通讯换能器，专为水下模拟和数字通信设计。该换能器具有环形指向性，特别适合水平面上的水下语音和消息通道的通信。其中心频率为6kHz，工作频率范围宽广，支持从中短距离到远距离的水下通信，确保信号的稳定传输。

立即咨询

产品详情

产品简介

SinoTD-6 换能器能够在低频条件下实现长距离信息传输，最多可在10公里范围内传递信息。其设计不仅适用于水下通信，还能通过多个换能器组合成线性、平面或曲面阵列，用于产生更高的声压级或实现特定的指向性响应。该换能器还兼具耐用性和低自噪声设计，适合长期布放在海洋、河流或湖泊等环境中，为生物声学研究、目标探测和声场生成提供强大支持。

总的来说，SinoTD-6 换能器凭借其宽带性能、低机械品质因数和强大的信号传输能力，成为多种水下应用的理想选择。

主要应用场景

应用场景

（1）水下通信：SinoTD-6非常适合在中长距离内进行水声通信，尤其是在6kHz频段，该频率能够提供适中的穿透力和信号传播距离，适合水下平台、潜水器和固定装置之间的信号传输。

（2）目标探测与定位：在水下探测和回声定位应用中，SinoTD-6能够提供精确的声波发射和接收功能，适用于海底目标检测、物体定位及水下导航等任务。

（3）生物声学研究：SinoTD-6的6kHz频段适合用于检测海洋哺乳动物和鱼类的声音及行为研究。它可以用来记录和分析水下生物发出的低频声波，支持生物声学分析。

（4）环境噪声监测：该换能器还适合用于水下噪声测量和监控，帮助研究人员分析海洋、河流或湖泊的环境噪声水平和来源。

技术规格

技术规格

（1）信号类型：脉冲正弦波、线性调频（Chirp）、相移键控（PSK）、频移键控（FSK）等、脉冲方波、连续波（CW）。

（2）谐振频率f_s：6 kHz；

（3）品质因数Q_m：3；

（4）发射电压响应 (TVR)：141.5 dB μPa/V@1m；

（5）自由场电压灵敏度 (FFVS)：-187.0 dB V/μPa；

（6）波束宽度（-3dB）：水平 x 垂直 = 全向 x 100°；

（7）方位角：f_s处为环形波束，在 f≤3kHz处为全向波束；

（8）导纳@f_s：G = 6.0 mS，B = 8.0 mS；

（9）最大输入脉冲功率 (MIPP)：1000W；

（10）最大脉冲宽度 (MPW @ MIPP)：800s；

（11）最大连续输入功率 (MCIP)：400W；

（12）工作水深：300米；

（13）尺寸：Φ141 x 115mm；

（14）重量：≥ 3.0 kg，包含10米电缆。实际重量取决于安装部件、电缆类型和长度；

（15）工作温度：-10°C 至 +60°C；

（16）储存温度：-20°C 至 +60°C；

（17）阻抗匹配：定制阻抗匹配器，用于换能器与功率放大器之间的匹配。若要将阻抗匹配器集成到换能器中，并指定阻抗值（Ω）；
