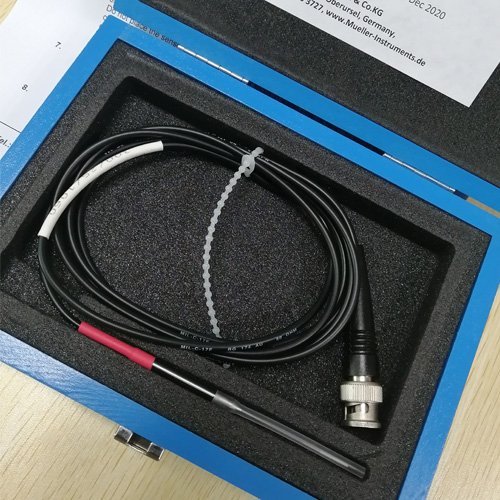

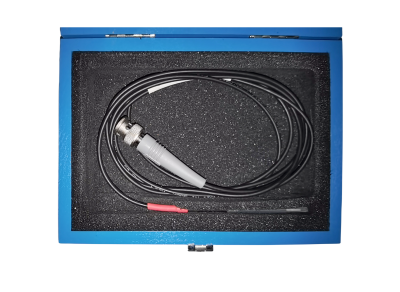

PVDF针式水听器
这种基于 pvdf 的特殊微量计设计用于高能超声波测量以及记录水中高达几千巴的冲击波。水听器具有半球形头、小灵敏度直径 （< 0.5 mm） 和约 50 ns 的极短上升时间，是超声换能器或肾结石碎石机等焦点区域分布测量的理想设备。其他应用包括激光产生的冲击波、空化效应或医学和军事研究中的应用。
产品详情
产品简介
这种基于 pvdf 的特殊微量计设计用于高能超声波测量以及记录水中高达几千巴的冲击波。水听器具有半球形头、小灵敏度直径 （< 0.5 mm） 和约 50 ns 的极短上升时间，是超声换能器或肾结石碎石机等焦点区域分布测量的理想设备。其他应用包括激光产生的冲击波、空化效应或医学和军事研究中的应用。
直到今天，该探头仍然是水冲击波压力测量的黄金标准。这些年来，Müller-Platte针式探头在全球多次实验中证明了其可靠性和耐用性，特别是在非常短的冲击波压力下。
为了记录信号，我们建议直接连接到记录仪的 1 MOhm 输入。对于非常小的压力、相当长的信号持续时间和超过 3 m 的电缆，我们提供特殊的高带宽电荷放大器 MCPA 10，其电缆长度可达 150 m。
技术参数
压力量程：-100 - 1500 bar；
感应部件：压电PVDF
上升时间：50ns
灵敏度半径：<< 0.5 mm
灵敏度: 大约为 0.3 pC/bar或1 mV/bar（含两米电缆） incl. 2 m cable
频带宽度: 0.3 – 11 MHz ± 3.0 dB
温度范围: 不大于60°C

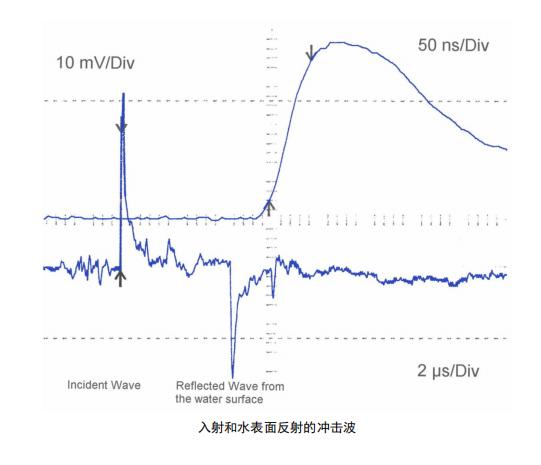

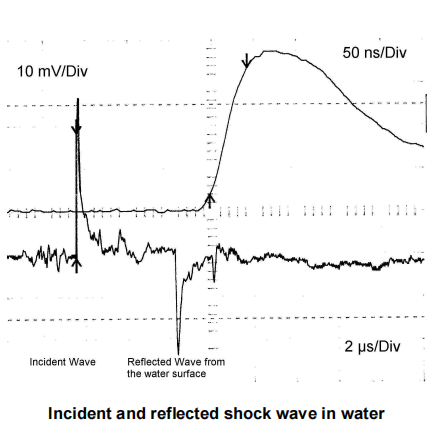

校正：冲击波水中校正可达20Bar下进行（可验证到320Bar灵敏度为常熟），可对入射冲击波进行校正

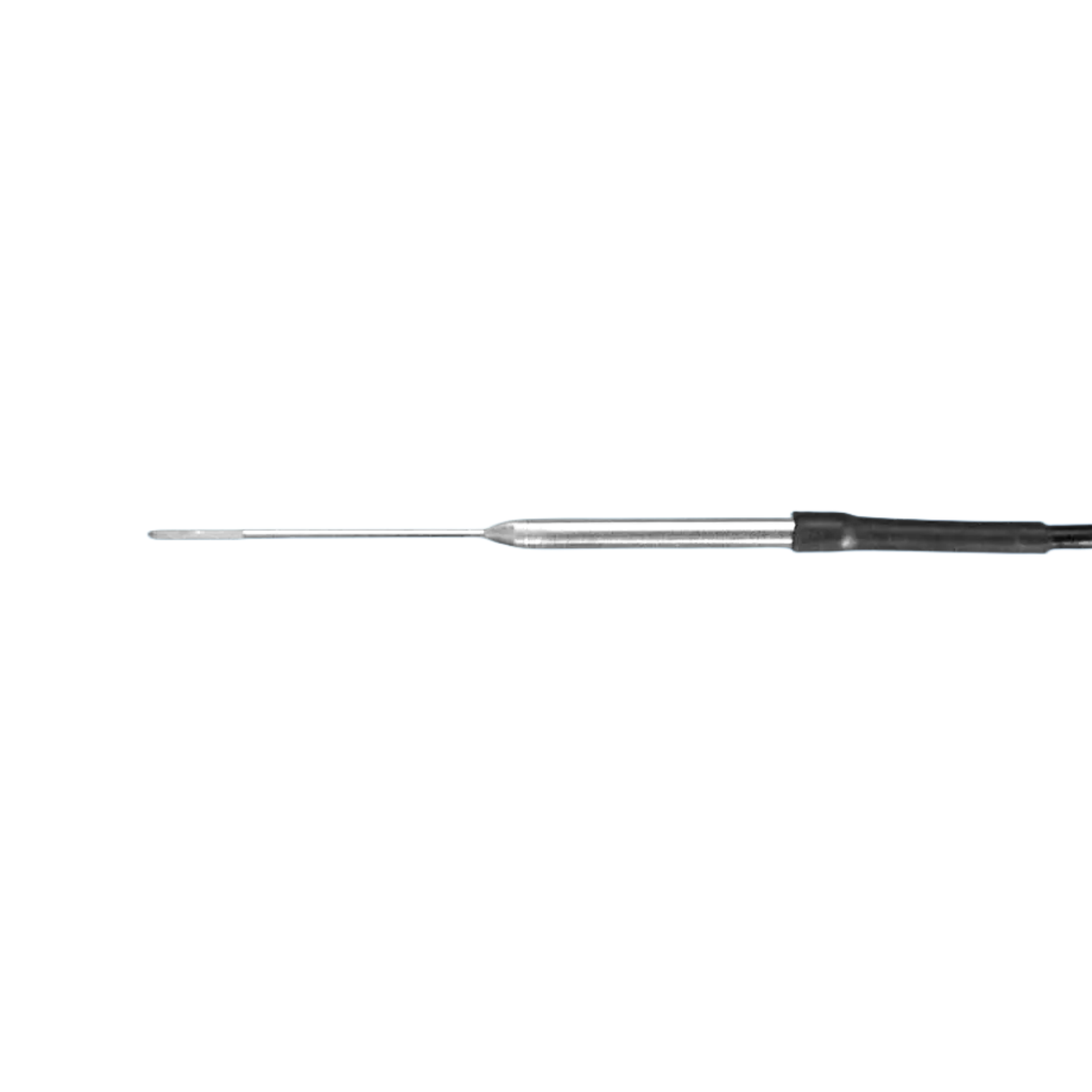

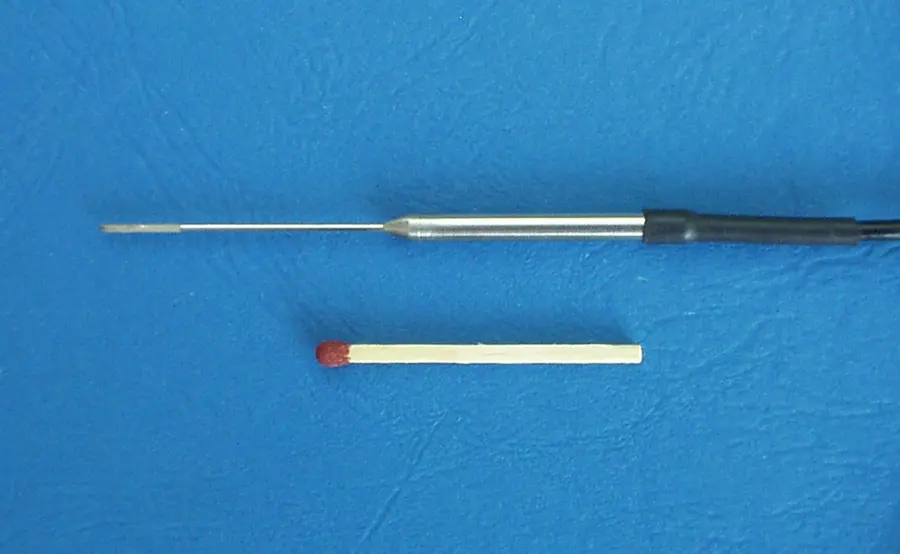

管直径：尖端1.2 mm，固定部分4.0 mm，不锈钢
电缆：2m同轴电缆；如果连接时间较长，请使用配套充电放大器
连接: BNC接头
主要应用场景
技术参数
压力量程：-100 - 1500 bar；
感应部件：压电PVDF
上升时间：50ns
灵敏度半径：<< 0.5 mm
灵敏度: 大约为 0.3 pC/bar或1 mV/bar（含两米电缆） incl. 2 m cable
频带宽度: 0.3 – 11 MHz ± 3.0 dB
温度范围: 不大于60°C
校正：冲击波水中校正可达20Bar下进行（可验证到320Bar灵敏度为常熟），可对入射冲击波进行校正
管直径：尖端1.2 mm，固定部分4.0 mm，不锈钢
电缆：2m同轴电缆；如果连接时间较长，请使用配套充电放大器
连接: BNC接头
技术规格
技术参数
压力量程：-100 - 1500 bar；
感应部件：压电PVDF
上升时间：50ns
灵敏度半径：<< 0.5 mm
灵敏度: 大约为 0.3 pC/bar或1 mV/bar（含两米电缆） incl. 2 m cable
频带宽度: 0.3 – 11 MHz ± 3.0 dB
温度范围: 不大于60°C
校正：冲击波水中校正可达20Bar下进行（可验证到320Bar灵敏度为常熟），可对入射冲击波进行校正
管直径：尖端1.2 mm，固定部分4.0 mm，不锈钢
电缆：2m同轴电缆；如果连接时间较长，请使用配套充电放大器
连接: BNC接头
