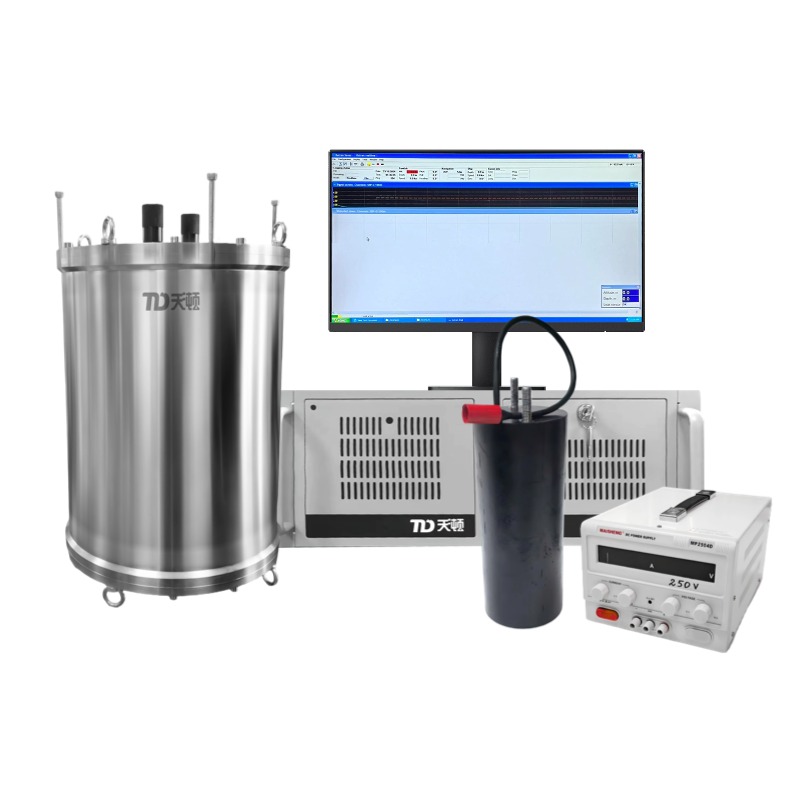

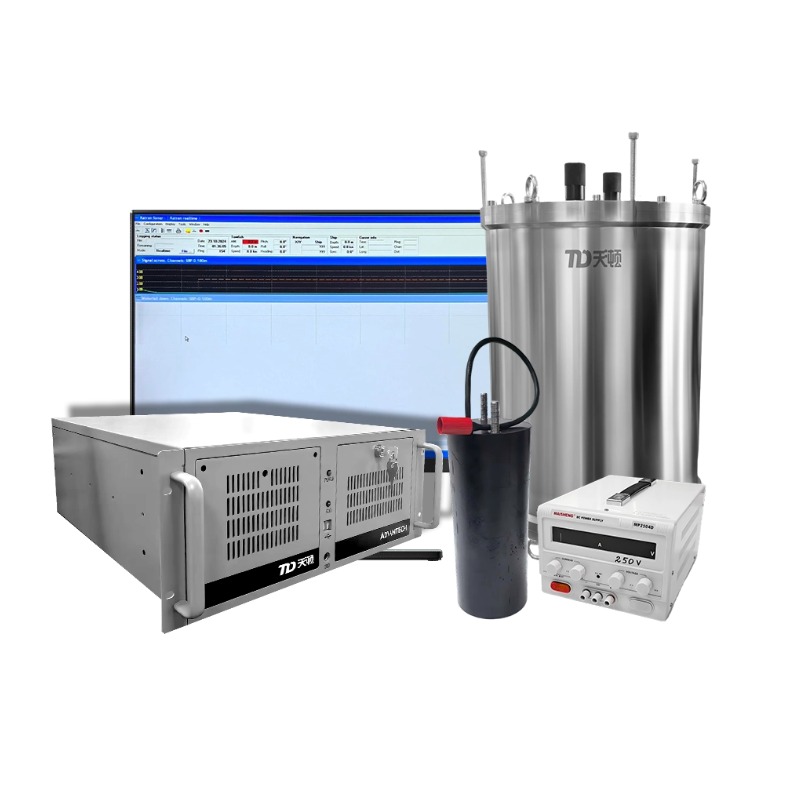

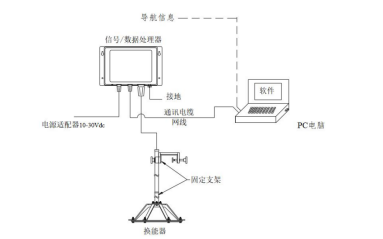

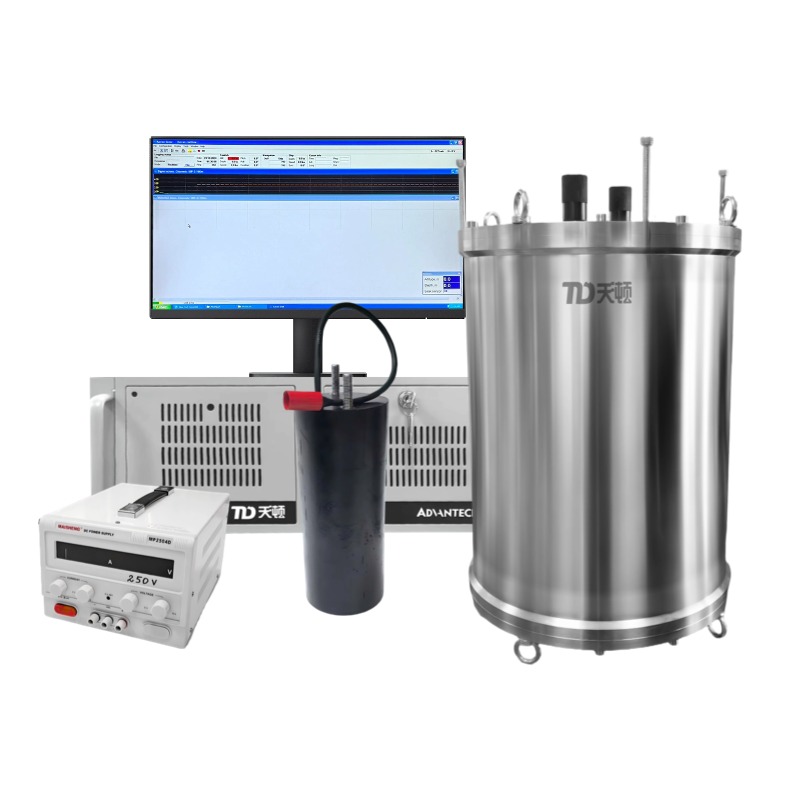

PTD-CHIRP2系统是由天顿高新（北京）科技有限公司自主研发的新一代浅地层剖面仪，专为海洋地球物理调查而设计。该系统支持自动测量和手动测量两种模式，适用于测量水体深度和浅地层剖面，最大穿透水深范围为500 米，最大穿透地层可达 50 米， 具有出色的地层分辨率（高达 15厘米）。设备由信号/数据处理器、 换能器和 PC 电脑组成，可集成在仪器舱内，通过托缆系统进行深海作业。PTD-CHIRP2系统不仅在技术性能上表现优异，而且在海洋地球物理调查中发挥重要作用，为用户提供精确的地质信息，促进了深海资源勘探和环境研究的进展。

产品特点

(1) 最大地层穿透深度达 50 米；

(2) 可达15厘米级分辨率；

(3) 内置 GPS 输入，兼容 NMEA；

(4) 兼容 Hypack 和 SonarWiz；

(5) 支持数据存储和回放；

(6) 用户可手动输出声速；

技术规格

(1)地层分辨率：15cm；
(2) 底部穿透深度：50m；
(3) 深度分辨率：0.01m；
(4) 深度精度：0.5% FS；
(5) 波束宽度：30°；
(6) 工作频率：3.5kHz；
(7) 脉冲类型：连续波（CW）；
(8) 输入电源：220VAC ± 10%，50Hz ± 1Hz；
(9) 通信接口：RS 232；

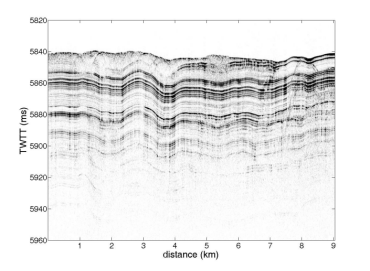

测试结果展示
