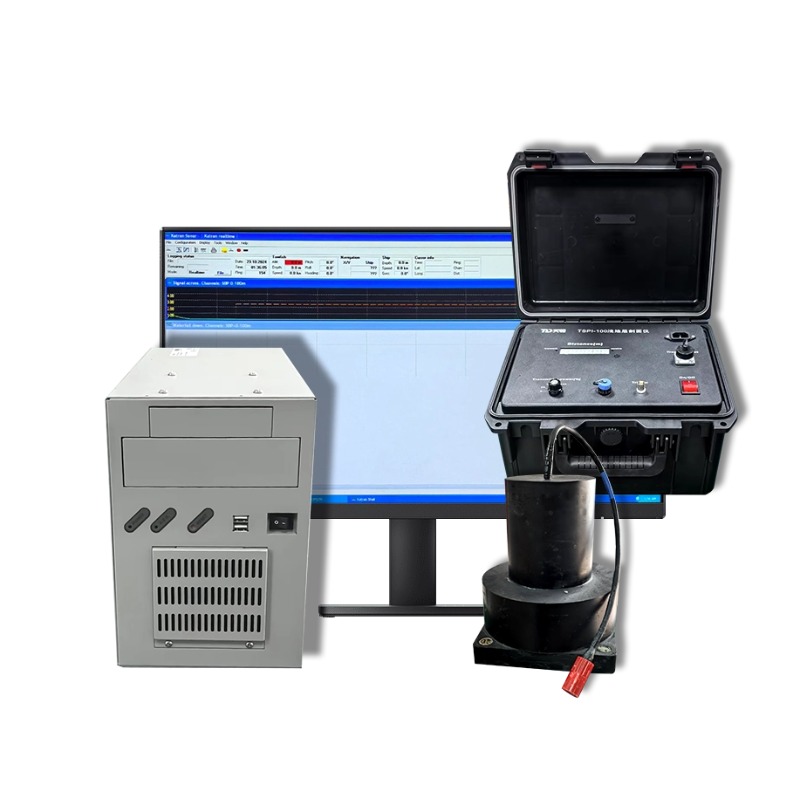

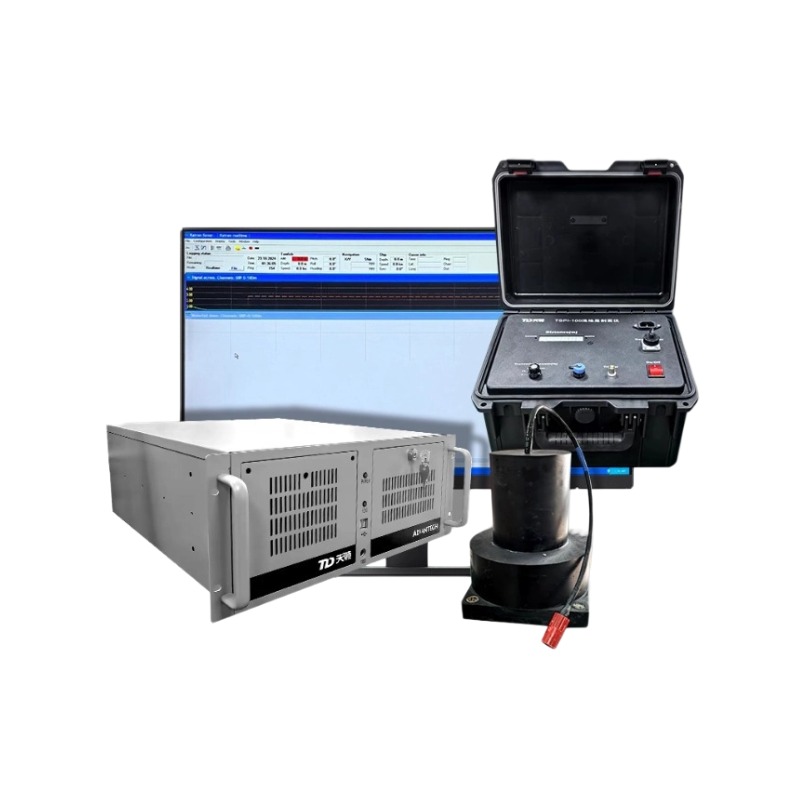

PTD-CHIRP系统是天顿高新（北京）科技有限公司自主研发的新一代浅地层剖面仪，支持自动测量和手动测量两种模式，非常适合近岸和近海地球物理海洋调查应用。
PTD-CHIRP浅地层剖面仪主要用于水体深度和浅地层剖面的测量，具有全海洋深度能力，最大穿透深度可达170米，地层分辨率高达8厘米。除此以外，PTD-CHIRP浅地层剖面仪还具备多种功能和特点，如Windows操作系统、PCI架构、SEG-Y格式存储、DGPS、波浪补偿和声速输入等。
1.产品特点
(1)地层穿透深度可达170米，海洋沉积物地层分辨率高达8厘米
(2)厘米分辨率；
(3)GPS输入，NMEA兼容；
(4)Hypack和SonarWiz兼容；
(5)数据存储与回放；
(6)缩放模式；
(7)事件标记；
(8)单频3.5kHz；
(9)声速可人工输出；
(10)支持CHIRP技术；
2.技术规格
（1）测量通道：单通道；
（2）频率输出：3.5kHz；
（3）发射输出功率：2-10kW，根据功率放大器的差异；
（4）输入电源：
服务器–115或230VAC（自动检测），<100W
显示器键盘–115或230VAC（自动检测），<50W
声呐处理器和功率放大器–115或230VAC（开关选择），<500W
（5）增益设置：手动增益设置，自动增益设置（AGC）和时间增益设置（TVG）；
（6）深度范围：10,20,40,80,150,300,500,750,1000,2000,5000,12000米；
（7）偏移范围：0-150米，以1米为增量；
（8）放大范围：5,10,20,40,80,160,320,640米；
（9）放大模式：底部放大、底部锁定放大、标记放大、GUI放大（仅回放时）；
（10）显示：正常数据、放大数据、导航、深度、命令/状态、数据颜色控制（4种选择或自定义），数据颜色可反转；
（11）地层分辨率；底部穿透170米时最高可达8厘米（取决于频率和底部类型）；
（12）深度分辨率：0.1米；
（13）声速：用户可选1400-1600米/秒；
（14）导航输入：NMEA0183,GLL,GGA,RMC,VTG,VHW,HDT；
（15）可选波特率（RS-232）：4800,9600,19200,38400；
（16）深度/导航输出：NMEA0183,DPT,DBT,PMC,ODEC,和ODC；
（17）可选波特率（RS-232）：4800,9600,19200,38400；
（18）尺寸与重量：
服务器–8.89x48.26x47.625cm，16kg
显示器/键盘–4.445x48.26x51.435cm，3kg；
声呐处理器和功率放大器–13.335x48.26x48.26cm，12kg；
（19）环境：工作温度：0至50摄氏度，湿度：0至95%（无冷凝）；
