DH-01 水听器采集器是一款高性能的多通道水声数据采集设备，可同时接入四个水听器，结合上位机处理软件，为用户提供完整的水下声学监测与分析解决方案。

核心优势

·四通道同步采集：支持4 路数据传输，通道间高精度同步，保证相位一致性，适合阵列处理与声源定位。

·高分辨率与动态范围：24 位 ADC，动态范围≥120dB（1kHz采样率），确保高保真度信号采集。

·灵活采样率：采样率可选，适配多类研究需求。

·外置增益可调：内置可调节增益，灵活应对不同水声环境。

·精准授时：支持 GPS/北斗授时，同步精度 ≤1 ms，满足多点协同观测需求。

·多模式存储与传输：TCP/IP 以太网传输，TF卡与上位机数据存储。

技术规格

·输入类型：差分输入，±2.5 V，100kΩ阻抗

·通道数量：1–4 通道（软件可选）

·ADC 分辨率：24 位

·动态范围：≥120 dB（@1kHz）

·通讯接口：10/100M 以太网，支持 TCP/IP

·电源供应：DC 12V

·尺寸：123×106×54 mm

·重量：0.5 kg

典型应用案例：铝液泄漏检测

在铝棒生产过程中，液态铝需通过模具成型，并通过持续注入冷却水保持温度稳定。然而，当600℃的高温铝液发生泄漏，落入模具下方水池时，会瞬间与冷却水剧烈反应并产生明显声学信号。

解决方案

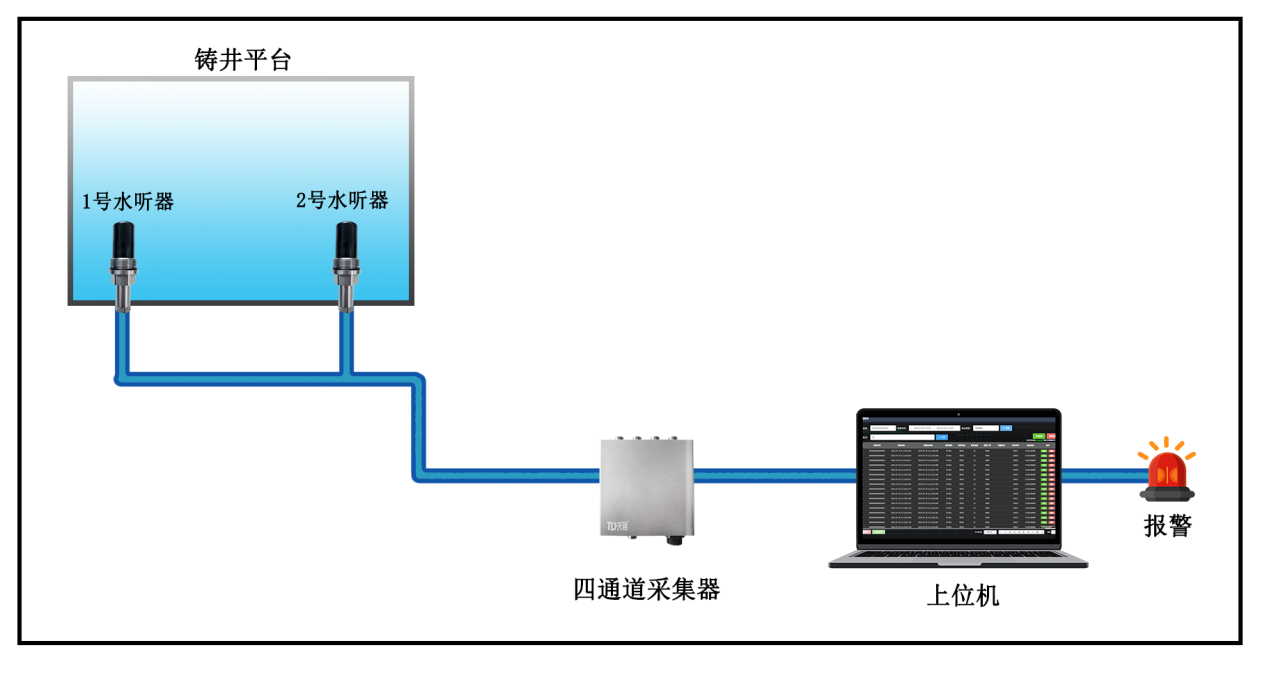

图 1安装简图

·水听器布设：在水池周边布设 2 个水听器，用于实时监测泄漏声信号。

·数据采集：通过 DH-01 四通道采集卡进行高分辨率同步采集，确保微弱声学信号不被忽略。

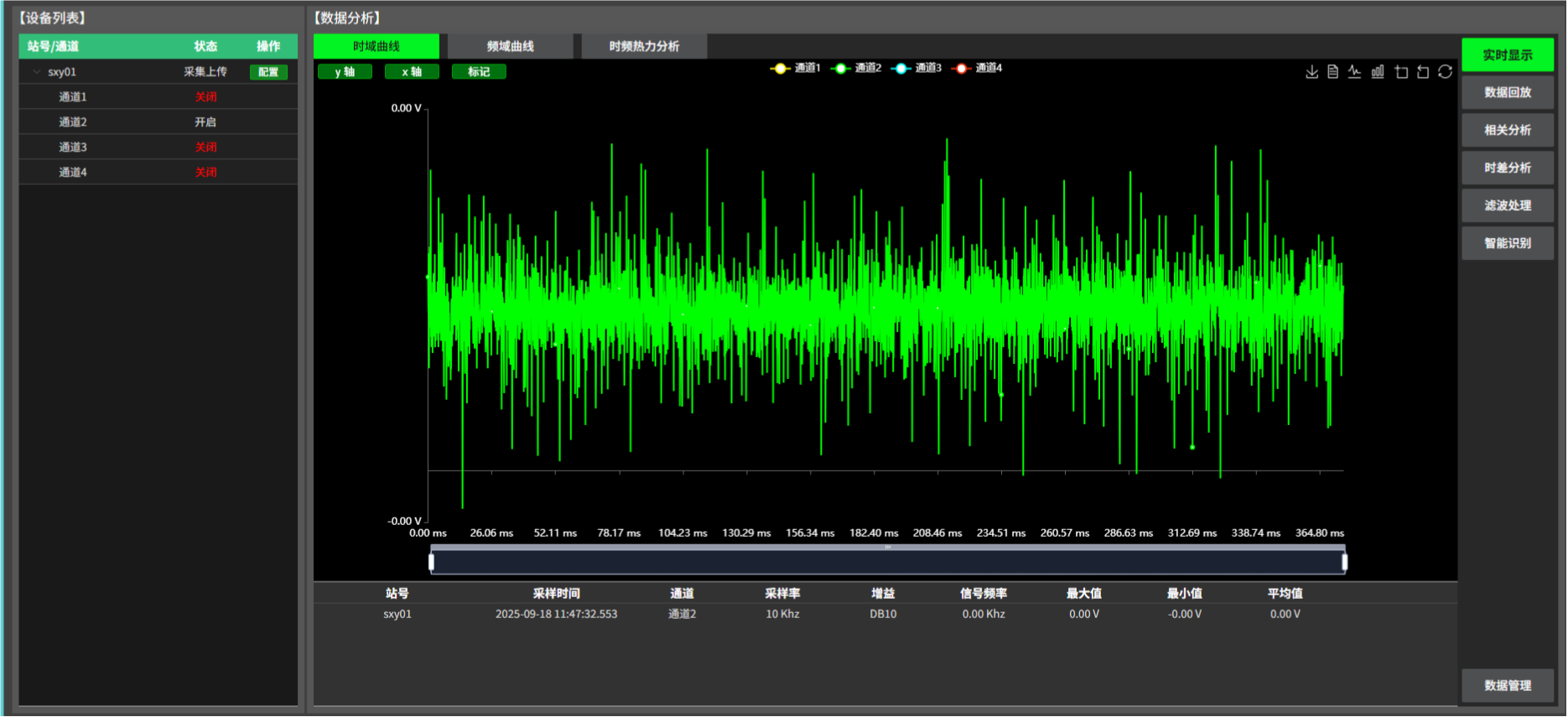

·信号传输与处理：采集到的数据通过以太网传输至上位机，进行泄露信号的实时检测与识别。

预处理：实时性与低延迟。去直流，设计高通滤波器50Hz去除低频流体运动和大范围机械振动；抗混叠与带通，经过在水池各个方向布设水听器进行实际现场测试并分析得到，泄露信号频谱集中在400-800Hz范围内，设计线性相位FIR带通滤波器，提取泄露信号的特征频段、抑制背景噪声、保持波形相位完整。

能量检测与触发：检测算法低复杂度与低延迟。计算短时能量并平滑成能量包络曲线；计算动态阈值；归一化处理，消除不同采集条件下的幅度差异；能量超阈且持续一定时间触发报警。

数据保存与误报抑制：短时间内重复触发视为同一事件合并；校验条件要求多通道一致性。最后将异常数据值保存到部署数据库中以及将采集到的原始数据保存到本地。

·结果输出：一旦检测到铝液泄漏特征声学信号，系统立即驱动报警器报警，为生产安全提供及时保障。

应用价值

·高灵敏检测：利用声学特征识别微量泄漏，避免人工难以及时发现的问题。

·实时预警：通过上位机软件实现秒级响应，快速提示潜在安全风险。

·可扩展性强：系统支持 4 通道扩展，可根据不同模具或生产线规模灵活部署。

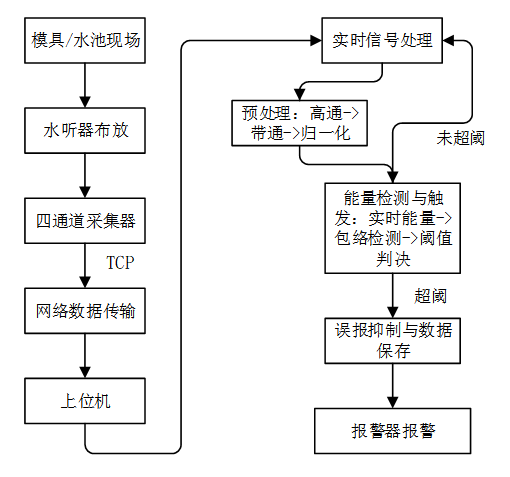

整体流程图

图 2整体流程图S

总结
DH-01 四通道水听器采集系统不仅应用于海洋监测，还成功落地 工业铝液泄漏检测，通过声学手段实现 非接触式、实时、安全监测，保障生产过程安全与稳定。
